PAINEL
- MANÔMETRO DE TUBO RETO COM RESERVATÓRIO
Modelo
CMT - R
As mesmas características
e exigências técnicas do modelo CMT-U
são válidas para o modelo CMT-R.
TABELA
"7"
| Modelo |
Faixa
de Medição (mmHg) |
Código |
Comprimento
de Escala |
Subdivisão |
Densidade
(g/cm3) |
| CMT-RI
|
0
- 500 |
1 |
500 |
1,0
mmHg
ou
1/16 pol Hg |
13,54 |
| CMT-R2 |
0
- 700 |
2 |
700 |
| CMT-R3
|
0
- 1000 |
3 |
1000 |

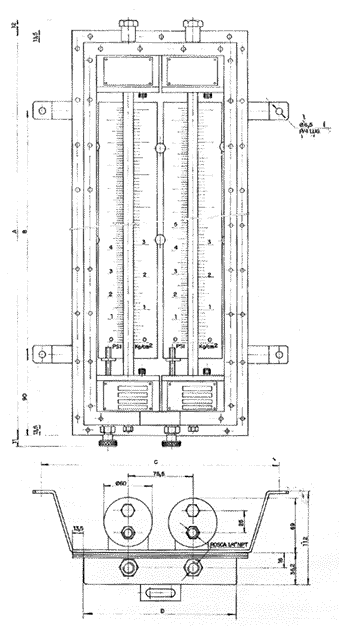

Qauntidade
de Colunas |
D
I
M
|
Modelo |
| |
CPR
500 |
CPR
750 |
CPR
1000 |
| 2 |
A |
700 |
950 |
1200 |
| B |
520 |
770 |
1020 |
| C |
252 |
252 |
252 |
| D |
175 |
175 |
175 |
| 4 |
A |
700 |
950 |
1200 |
| B |
520 |
770 |
1020 |
| C |
403 |
403 |
403 |
| D |
326 |
326 |
326 |
| 6 |
A |
700 |
950 |
1200 |
| B |
520 |
770 |
1020 |
| C |
554 |
554 |
554 |
| D |
477 |
477 |
477 |
COMO
ESPECIFICAR UM PAINEL DE COLUNAS
| DESCRIÇÃO |
CÓDIGO |
DESCRIÇÃO |
CÓDIGO |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Val.
Eequal. Pressão 3 vias |
|
|
| À
prova de pó e jato d'água |
|
|
| Bicos
para mangueira D.I. 1/4" |
|
|
|
|
|
|
|
|
|
| Reservatório
(s) de retorno |
|
|
|
|
|
|
|
CÓDIGO
COLUNA
MANOMÉTRICA |
CAIXA
DE
PROTEÇÃO |
VEDAÇÃO |
FIXAÇÃO |
ACESSÓRIOS |
QUANTIDADE
DE COLUNAS |
| |
|
|
|
|
|
Instruções
para preenchimento da "Folha de Especificações"
1
- Para definir a escolha do painel, primeiramente
deverá ser escolhido o Tipo e Modelo da
coluna manométrica de acordo com a "Folha
de Especificações" deste referido
instrumento. Esta codificação deverá
preceder à codificação do
painell e, ao mesmo tempo, constar da folha de
especificações para o painel.
2 - A quantidade de colunas manométricas
requeridas para o painel deve ser especificada
logo em seguida à codificação
do painel propriamente dito.
3
- Se a escolha recair sobre o item "Outros", o
cliente deverá especificar detalhadamente
ou enviar desenho(s).
