MANÔMETRO
TUBO INCLINADO COM RESERVATÓRIO
Modelo MIK
Construído com tubo de vidro reto, montado
na posição inclinada, fixado em
suas extremidades por cabeçotes de aço
inóx. A escala é de alumínio
pintado com fundo branco, sendo os números
e traços pretos gravados em "silk-screen".
O "Ajuste a Zero" é feito através
de um botão de regulagem posicionado no
cabeçote inferior. Por se tratar de aparelho
projetado para fazer medições com
exatidão, o Manômetro de Tubo Inclinado
com Reservatório apresenta como uma de
sus principais características o rigoroso
controle dimensional, tanto para o diâmetro
interno do tubo de vidro, como para o diâmetro
interno do reservatório de aço inóx,
o que possibilita o usuário fazer leituras
repetitivas e precisas. De acordo com seu ângulo
de inclinação, o instrumento é
montado numa base metálica, pintada na
cor preta, provida de nível de bolha que
servirá para sua correta nivelação.
O Manômetro de Tubo Inclinado possue tampa
frontal de acrílico emoldurada para proteção
contra batidas, choques mecânicos ou poeira,
e normalmente é fornecido para ser montado
com suporte de fixação mural com
regulagem, ou com base regulável para trabalhos
em bancada ou laboratório. A ligação
do instrumento ao processo pode ser feita através
de rosca ¼" NPT. A IOPE oferece ainda montagem
deste aparelho com escalas especiais de gradução
para diferentes valores de densidade mediante
consulta prévia.
TABELA
"4"
| Modelo |
Faixa
de Medição
(mmCA) |
Código |
Ângulo
de Inclinação |
Comprimento
da Escala
|
Subdivisão |
Densidade
(g/cm³) |
| MIK
10 |
10 |
1 |
4º40’ |
150 |
0,1
mmCA |
0,826 |
| MIK
20 |
20 |
2 |
5º30’ |
250 |
0,1
mmCA |
| MIK
30 |
30 |
3 |
5º10’ |
400 |
0,1
mmCA |
| MIK
40 |
40 |
4 |
5º45’ |
400 |
0,1
mmCA |
| MIK
50 |
50 |
5 |
7º11’ |
400 |
0,2
mmCA |
| MIK
60 |
60 |
6 |
8º38’ |
400 |
0,2
mmCA |
1,000 |
| MIK
70 |
70 |
7 |
10º5’ |
400 |
0,2
mmCA |
| MIK
80 |
80 |
8 |
11º33’ |
500 |
0,2
mmCA |
| MIK
90 |
90 |
9 |
10º23’ |
500 |
0,2
mmCA |
| MIK
100 |
100 |
10 |
11º33’ |
500 |
0,2
mmCA |
| MIK
200 |
200 |
11 |
23º40’ |
500 |
0,5
mmCA |
| MIK
300 |
300 |
12 |
17º30’ |
1000 |
0,5
mmCA |
| MIK
500 |
500 |
13 |
30º |
1000 |
0,5
mmCA |

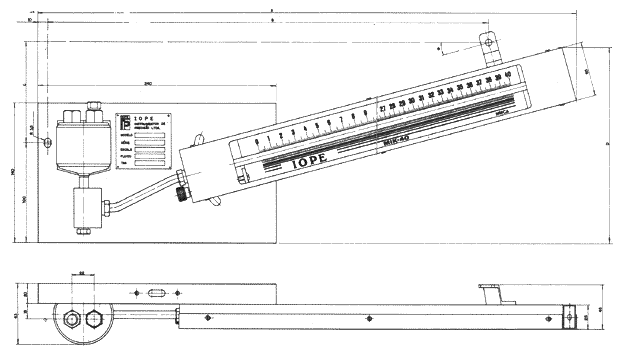

| Modelo |
Dimensões
(mm) |
| A |
B |
C |
D |
Ø |
| MIK
10 |
429 |
343 |
49 |
132 |
4º40’ |
| MIK
20 |
529 |
442 |
60 |
144 |
5º30’ |
| MIK
30 |
678 |
591 |
72 |
146 |
5º10’ |
| MIK
40 |
678 |
591 |
76 |
161 |
5º45’ |
| MIK
50 |
677 |
588 |
85 |
172 |
7º11’ |
| MIK
60 |
677 |
586 |
95 |
183 |
8º38’ |
| MIK
70 |
675 |
583 |
104 |
194 |
10º5’ |
| MIK
80 |
674 |
580 |
113 |
205 |
11º33’ |
| MIK
90 |
773 |
681 |
124 |
214 |
10º23’ |
| MIK
100 |
772 |
678 |
133 |
225 |
11º33’ |
| MIK
200 |
742 |
637 |
227 |
335 |
23º40’ |
| MIK
300 |
1237 |
1137 |
331 |
430 |
17º30’ |
| MIK
500 |
1150 |
1041 |
522 |
638 |
30º |
COMO
ESPECIFICAR UM MANÔMETRO DE TUBO INCLINADO
COM RESERVATÓRIO
| DESCRIÇÃO |
CÓDIGO |
DESCRIÇÃO |
CÓDIGO |
| -Canaleta |
-Escala
de Graduação |
| -Aço
Carbono - Padrão |
1 |
-Alumínio
- Padrão |
1 |
| -Aço
Inox |
2 |
-Aço
Inox |
2 |
| -Outros
- especificar |
3 |
-Outros
- especificar |
3 |
| -Cabeçotes |
-Faixa
de Medição |
| -Aço
Inox - Padrão |
1 |
-Padrão |
Ver
Tabela 4 |
| -Outros
- especificar |
2 |
-Especial
- especificar |
E |
| -Conexão
ao Processo |
--Fixação |
| -Rosca
¼" NPT-Fêmea - -Padrão |
1 |
-Mural
- Padrão |
1 |
| -Rosca
¼" BSP |
2 |
-Tripé
para bancada |
2 |
| -Engate
Rápido |
3 |
-Acessórios |
|
| -Outros
- especificar |
4 |
-Sem
acessórios |
0 |
| -Reservatório |
-Tripé
para bancada |
1 |
| -Aço
Inox - Padrão |
1 |
-Bico
para Mangueira D.I.¼ " |
2 |
| -Aço
Carbono |
2 |
-Torneira |
3 |
| -Outros
- especificar |
3 |
-Conector(es) |
4 |
| -Tubo
Indicador |
|
|
| -Vidro
- Padrão |
1 |
|
|
| -Acrílico |
2 |
|
|
| CANALETA |
CABEÇOTES |
CONEXÃO
AO
PROCESSO |
TUBO
INDICADOR |
ESCALA
DE GRADUAÇÃO |
FAIXA
DE
MEDIÇÃO |
FIXAÇÃO |
ACESSÓRIOS |
| |
|
|
|
|
|
|
|
Instruções
para preenchimento da "Folha de Especificações"
1
- Se a escolha recair sobre os itens "Outros e/ou
Especial", o cliente deverá especificar
detalhadamente ou enviar desenho(s).
2 - No item "Faixa de Medição"
- Padrão, o código a ser escrito
deverá ser aquele, referente à faixa
de leitura, contido na tabela referenciada.
