Manômetro
Padrão
Em Aço Inox e Aço Carbono
Diâmetro: 150 |
|
|
|
|
| |
Definição |
| |
|
| |
Os Manômetros tipo
Padrão IOPE da série 638 são
instrumentos fabricados para serem utilizados
como manômetros de controle ou para
calibração e outras aplicações
onde a precisão e confiabilidade
no processo são itens de extrema
importância. Os manômetros são
fabricados com sistema bourdon ou tubo especial,
com elemento em cobre berílio estabilizado
para uso até 60 kgf/ cm2.
Para pressões superiores, a construção
será feita conforme recomendações
da ABNT..
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço inox estampado, frente
aberta com engate baioneta, acabamento polido
(aço carbono pintado em preto).
Anel: Aço inox estampado, engate
baioneta com acabamento polido (aço carbono
pintado em preto).
Visor: Vidro plano, espessura 3 mm (opcionalmente
em acrílico).
Mostrador: Fundo branco, caracteres pretos,
escala em arco de 270º.
Dispositivo de segurança: Disco
de Neopone.
Anéis de vedação:
Borracha natural /nitílica.
Elemento sensor: Bourdon especial fabricado
em tubo, cobre berílio estabilizado.
Soquete: Aço inox (opcional Latão).
Mecanismo: Aço inox (opcional Latão).
Processo de solda: Tig.
Conexão: 1/4" ou 1/2"
NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado com ajuste micrométrico
em alumínio anodizado.
Tolerâncias: Standard, ±0,25%
/ 0,5% do total da faixa (Classe A3/A2).
Unidades de pressão: bar, kgf/cm2,
psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Temperatura de Calibração:
20ºC.
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

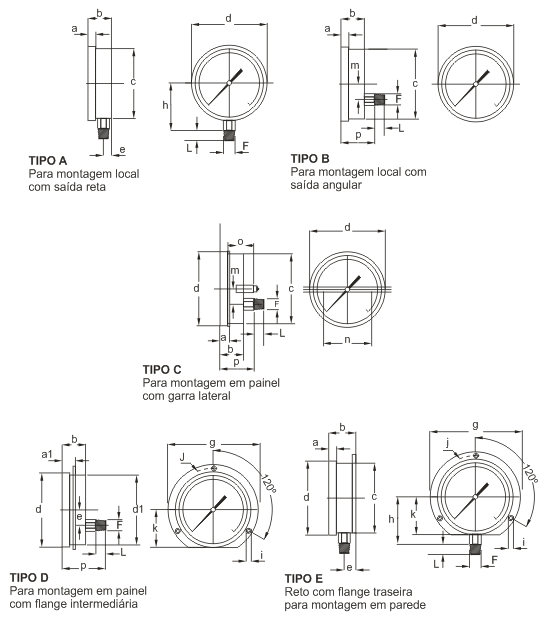

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
