Manômetros
Petroquímico
Em Aço Inox / Diâmetro:
100, 114 e 150 |
|
|
|
|
| |
Definição |
| |
|
| |
Os Manômetros Petroquímicos
IOPE da série 621.02, construídos
em aço inoxidável, foram introduzidos
no mercado para atenderem às aplicações
onde o fluído dos processos e o meio
ambiente caracterizam-se pela sua agressividade
química. Estes manômetros operam
principalmente com gases ou líquidos.
O invólucro em aço inoxidável
e hermeticamente fechado proporciona aos
instrumentos elevada resistência a
impactos e hermeticidade às interpéries
químicas, petroquímicas, alimentares
e usinas (entre outras aplicações).
Em caso de líquidos altamente viscosos
ou cristalizáveis, utilizar selo
diafragma.
|
|
|
|
|
| |
|
|
| |
| |
Caixa: Aço inox estampado, frente
aberta com engate baioneta, acabamento polido.
Anel: Aço inox estampado, engate
baioneta com acabamento polido. Visor: Vidro plano,
espessura 3 mm (opcionalmente em acrílico).
Mostrador: Fundo branco, caracteres pretos,
escala em arco de 270º.
Dispositivo de segurança: Disco
de Neopone.
Anéis de vedação:
Borracha natural /nitílica.
Elemento sensor: Tubo Bourdon em aço
inox 304/316, formato "C" até
70 kg/ cm2. Formato espiral até 1000 kgf/cm2.2.
Soquete: Aço inox.
Mecanismo: Aço inox.
Processo de solda: Tig.
Conexão: 1/4" ou 1/2"
NPT/BSP. Outras sob consulta.
Ponteiro: Balanceado com ajuste micrométrico.
Tolerâncias: Standard, ±1%
do total da faixa (Classe A1). Nas versões
com enchimento de líquido, acrescer ±
0,5% na tolerância do instrumento.
Unidades de pressão: Em bar, kgf/cm2,
psig, Pa (e múltiplos), mmHg, cmHg e polHg.
Faixas especiais: Receptor pneumático
(3 a 15 psig ou 0,2 a 1 kgf/cm2), linear ou quadrática.
Escalas compostas vácuo/pressão/temperatura
correspondente, para aplicação com
amônia (Nh3).
|
|
|
| |
|
|
| |
| |
|
|
| |
|
|
| |
 |
|
| |

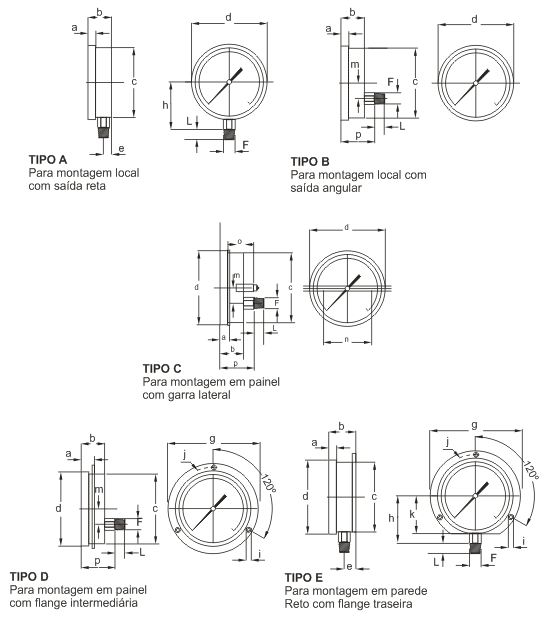

*Verificar
as dimensões para manômetros na tabela
1 clicando
aqui |
|
|
| |
|
|
| |
| Faça
sua especificação no formulário abaixo
e envie-nos o mesmo. Entraremos em contato. |
|
|
|
|
