1
Série
|
| |
Termoresistência,
especificar conforme a Série
36410 (ítem
já especificado no campo ao lado). |
|
|
|
|
2
Características
do Sensor
|
| |
I
- PT-100 / Classe A Vidro
II - PT-100 / Classe A Cerâmica
III - PT-100 / Classe B Vidro
IV - PT-100 / Classe B Cerâmica
V
- NI -100 Cerâmica
VI-
TERMAX (sob consulta)
VII
- Outros |
|
Acrescentar
D para
sensor duplo, T para
sensor triplo,
ligação a 2 fios |
|
|
|
|
3
Tipo
de
Ligação |
| |
2
- Ligação a 2 fios
3
- Ligação a 3 fios
4
- Ligação a 4 fios
|
|
|
|
|
4
Diâmetro
da Bainha |
| |
30
- 3,0 mm
47
- 4,7 mm
60
- 6,0 mm |
80
- 8,0 mm
99
- Outros |
|
|
|
|
|
5
Material
da Bainha |
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
|
600
- Alloy 600
999 - Outros |
|
|
|
|
|
6
Cabeçote
|
| |
HU11
- Universal pequeno em alumínio
HU21 - Universal grande em alumínio
HX11 - Prova de tempo e explosão
em alumínio
HX22 - Prova de tempo e explosão
em ferro |
|
|
|
|
7
Conexão
ao Conduite |
| |
12N
- 1/2" NPT
14N - 1/4" NPT
34N - 3/4" NPT |
12B
- 1/2" BSP
14B - 1/4" BSP
PC - Prensa Cabo |
|
|
|
|
|
8
Material do
Niple e União |
| |
300
- Aço galvanizado
304 - Inox 304
316 - Inox 316 |
|
|
|
|
|
|
9
Diâmetro
do Niple |
| |
10N
- 1" NPT
12N - 1/2" NPT
34N - 3/4" NPT |
|
|
|
|
|
|

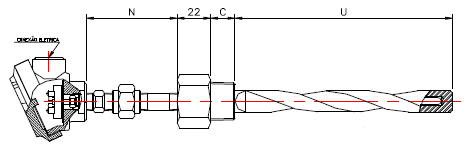

10
Série
|
| |
Poço
Termométrico Torcido (Twisted) Rosqueado. |
|
|
|
|
11
Material
do Poço
|
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
446
- Aço Cromo 446
600 - Alloy 600
650 - Nióbio |
700
- Titânio
750 - Tântalo
999 - Outros |
|
|
|
|
|
12
Comprimento
inserção 'U' |
|
13
Comprimento
Extensão 'T' |
|
14
Diâmetro
do Furo |
| |
F1
- 6,6 mm (0,260")
F2
- 9,5 mm (0,374")
|
|
|
|
|
15
Conexão
ao
Processo
|
| |
| Diâmetro
de Rosca |
|
10N
- 1" NPT
12N - 1/2" NPT
34N - 3/4" NPT
999 - Outras |
|
|
|
|
|
16
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações e anexando
o(s) desenhos(s). Preencha o campo abaixo com
informções complementares. |
|
|
|
|
