1
Série
|
| |
Termoresistência
Isolação Mineral com cabeçote,
especificar conforme a Série 30900.
(ítem já especificado no campo ao
lado). |
|
|
|
|
2
Características
do Sensor
|
| |
I
- PT-100 / Classe A Vidro
II - PT-100 / Classe A Cerâmica
III - PT-100 / Classe B Vidro
IV - PT-100 / Classe B Cerâmica
V
- NI -100 Cerâmica
VI-
TERMAX (sob consulta)
VII
- Outros
Acrescentar
D se for sensor duplo |
|
|
|
|
3
Tipo
de
Ligação |
| |
2
- Ligação a 2 fios
3
- Ligação a 3 fios
4
- Ligação a 4 fios
|
|
|
|
|
4
Diâmetro
da Bainha |
| |
30
- 3,0 mm
45
- 4,5 mm
60
- 6,0 mm |
|
|
|
|
5
Material
da Bainha |
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
|
600
- Alloy 600
999 - Outros |
|
|
|
|
|
6
Cabeçote
|
| |
HU11
- Universal pequeno em alumínio
HU21 - Universal grande em alumínio
HX11 - Prova de tempo e explosão
em alumínio
HX22 - Prova de tempo e explosão
em ferro
HM11 - Miniatura em alumínio |
|
|
|
|
7
Conexão
ao Conduite |
| |
12N
- 1/2" NPT
14N - 1/4" NPT
34N - 3/4" NPT |
12B
- 1/2" BSP
14B - 1/4" BSP
PC - Prensa Cabo |
|
|
|
|
|
8
Conexão
ao Processo |
| |
00
- Sem Conexão
BA - Bucim ajsutável
BR - Bucim reajustável |
PRR
- Pote sextavado
com rosca dupla, ao cabeçote
e ao processo |
|
|
|
|
|
9
Material
da Conexão |
| |
000
- Sem Terminal
303 - Inox 303
304 - Inox 304 |
316
- Inox 316
500 - Latão Polido |
|
|
|
|
|
10
Rosca ao
Processo |
| |
000
- Sem rosca
12N - 1/2" NPT
14N - 1/4" NPT |
18N
- 1/8" NPT
34N - 3/4" NPT
38N - 3/8" NPT |
|
|
|
|
|
11

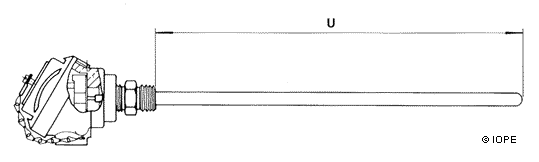

Comprimento
Termores. 'U' |
|
12
Opcionais |
| |
US
- Unidade seladora para cabeçote a
prova de tempo e/ou explosão
BCM - Bloco de ligação com
mola de compressão
|
|
|
|
|
13
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações e anexando
o(s) desenhos(s). Preencha o campo abaixo com
informações complementares. |
|
|
|
|
