1
Série
|
| |
Termoresistência
com Bainha Preenchida, especificar
conforme a Série 31500.
(ítem
já especificado no campo ao lado).
|
|
|
|
|
2
Características
do Sensor
|
| |
I
- PT-100 / Classe A Vidro
II - PT-100 / Classe A Cerâmica
III - PT-100 / Classe B Vidro
IV - PT-100 / Classe B Cerâmica
V
- NI -100 Cerâmica
VI-
TERMAX (sob consulta)
VII
- Outros
Acrescentar
D se for sensor duplo |
|
|
|
|
3
Tipo
de
Ligação |
| |
2
- Ligação a 2 fios
3
- Ligação a 3 fios
4
- Ligação a 4 fios
|
|
|
|
|
4
Diâmetro
da Bainha |
| |
30
- 3,0 mm
47
- 4,7 mm
60
- 6,0 mm |
80
- 8,0 mm
99 - Outros |
|
|
|
|
|
5
Material
da Bainha |
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
|
600
- Alloy 600
999 - Outro |
|
|
|
|
|
6
Pote
de
Adaptação
|
| |
Especificar a rosca ao cabeçote;
caso contrário não preencher. |
|
|
|
|
7
Material
do Pote |
| |
303
- Inox 303
304 - Inox 304
|
316
- Inox 316
500 - Latão Polido |
|
|
|
|
|
8
Rosca
ao Processo |
| |
12N
- 1/2" NPT
14N - 1/4" NPT
18N - 1/8" NPT |
34N
- 3/4" NPT
38N - 3/8" NPT |
|
|
|
|
|
9

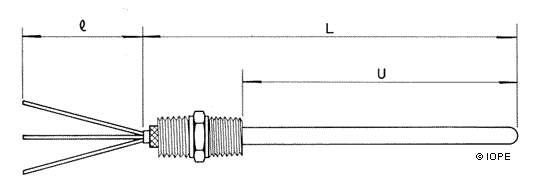

Comprimento
Termopar 'L' |
|
10
Comprimento
Rabicho 'I' |
| |
Especificar
em (mm)
Acrescentar F se for flexível,
ou R se for rígido. |
|
|
|
|
11
Opcionais |
| |
SH1
- Rabicho com blindagem
SH2 - Rabicho com blindagem e mola |
|
|
|
|
12
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações e anexando
o(s) desenhos(s). Preencha o campo abaixo com
informações complementares.
|
|
|
|
|
