1
Série
|
| |
Termoresistência
Isolação Mineral, especificar
conforme a Série 30700.
(ítem já especificado no campo ao
lado). |
|
|
|
|
2
Características
do Sensor
|
| |
I
- PT-100 / Classe A Vidro
II - PT-100 / Classe A Cerâmica
III - PT-100 / Classe B Vidro
IV - PT-100 / Classe B Cerâmica
V
- Niquel -100 - Vidro
Acrescentar
D se for sensor duplo, ligação
a 2 fios. |
|
|
|
|
3
Tipo
de
Ligação |
| |
2
- Ligação a 2 fios
3
- Ligação a 3 fios
4
- Ligação a 4 fios
|
|
|
|
|
4
Diâmetro
da Bainha |
| |
30
- 3,0 mm
45
- 4,5 mm
60
- 6,0 mm |
|
|
|
|
5
Material
da Bainha |
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
|
600
- Alloy 600
999 - Outros |
|
|
|
|
|
6
Conector
(cobre/cobre)
|
| |
CCM
- Conector Macho
MCM - Mini Conector Macho
CCF - Conector Fêmea
MCF - Mini Conector Fêmea
CMF - Conector Macho e Fêmea
MMF - Mini Conector Macho e Fêmea
|
|
|
|
|
7
Conexão
ao Processo |
| |
00
- Sem Conexão
BA - Bucim ajustável
BR - Bucim reajustável |
|
|
|
|
8
Material
da Conexão |
| |
000
- Sem Terminal
303 - Inox 303
304 - Inox 304 |
316
- Inox 316
500 - Latão Polido |
|
|
|
|
|
9
Rosca ao
Processo |
| |
000
- Sem rosca
12N - 1/2" NPT
14N - 1/4" NPT |
18N
- 1/8" NPT
34N - 3/4" NPT
38N - 3/8" NPT |
|
|
|
|
|
10

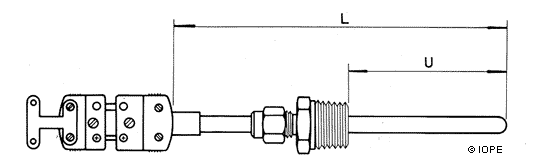

Comprimento
Termores. 'L' |
|
11
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações e anexando
o(s) desenhos(s). Preencha o campo abaixo com
informações complementares. |
|
|
|
|
