Tabela 1:
| Descrição
do Cabeçote |
REF |
Material |
REF |
A
Prova de Tempo
A Prova de
Explosão
A Prova de Tempo e
Explosão
|
HT1
HE1
HX1
|
Alumínio |
1 |
Tabela
2:

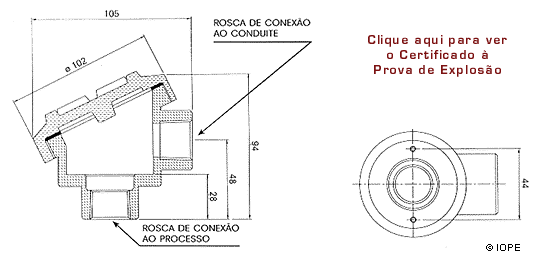

| Rosca
de Conexão ao Processo |
Rosca
de Conexão ao conduite |
| DIÂMETRO |
REF |
DIÂMETRO |
REF |
-
1/2"
NPT
-
3/4"
NPT
-
PRENSA-CABO
|
-
12N
-
34N
-
PC
|
1"
NPT
1/2"
NPT
3/4"
NPT
1"
BSP parelela
1/2"
BSP parelela
3/4"
BSP parelela |
10N
12N
34N
10B
12B
34B |
Carcterísticas:
HT1
- Cabeçote robusto, destinado a aplicações
onde é necessário uma proteção contra
os efeitos do ambiente (poeira e respingos). NEMA 4. Corpo em alumínio
fundido com tampa rosqueada.
HE1 - Cabeçote robusto indicado onde há perigo de
explosão (áreas classificadas). NEMA 7. Corpo em alumínio
fundido com tampa rosqueada.
HX1 - Cabeçote robusto, destinado à aplicações
onde é necessário uma proteção contra
os efeitos do ambiente (poeira e respingos) e indicado onde há
perigo de explosão
(áreas classificadas). NEMA 4 e 7.Corpo
em alumínio fundido com tampa rosqueada.
Usado
com Blocos de Ligação 1, 2, 3 e 4.
Os cabeçotes HT1, HE1 e HX1 podem ser usados com os transmissores
de Tempertura a 2 fios TW/TC e TW/PT da IOPE.
|
