1
Série
|
| |
Poço

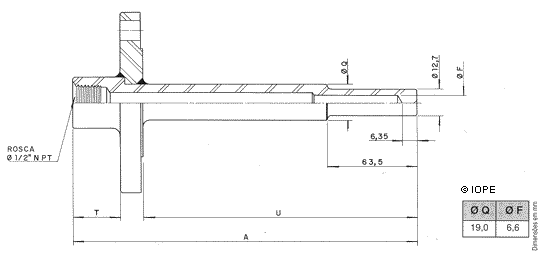

de Haste Paralela, flangeado, com ponta reduzida. |
|
|
|
|
2
Material
do Poço
|
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
446
- Aço Cromo 446
600 - Alloy 600
650 - Nióbio |
700
- Titânio
750 - Tântalo
999 - Outros |
|
|
|
|
|
3
Comprimento
inserção 'U' |
|
4
Comprimento
Extensão 'T' |
|
5
Diâmetro
do Furo |
|
6
Norma
do Flange
|
| |
I
- ANSI B16.5
II - DIN
III - JIS |
|
|
|
|
7
Conexão ao
Processo |
| |
Especificar
o Diâmetro Nominal do Flange |
|
|
|
|
8
Classe de
Pressão |
| |
A
- 150 PSI
B - 300 PSI
C - 600 PSI |
D
- 1500 PSI
E - Outra* |
|
|
|
|
|
|
9
Tipos
de Face |
| |
PL
- Plana
RE - Com Ressalto
AV - Com anel de vedação
99 - Outros * |
|
|
|
|
10
Acabamento
do Faceamento |
| |
RC
- Ranhura concêntrica
RS - Ranhura Espiral
LI - Lisa
99 - Outros * |
|
|
|
|
11
Material
do Flange |
| |
304
- Inox 304
310 - Inox 310
316 - Inox 316 |
446
- Aço Cromo 446
600 - Alloy 600
650 - Outros * |
|
|
|
|
|
|
12
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações e anexando
o(s) desenhos(s). Preencha o campo abaixo com
informções complementares. |
|
|
|
|
