1
Série
|
| |
Termopar
Convencional, especificar conforme a
série 10100
(ítem já especificado
no campo ao lado). |
|
|
|
|
2
Calibração
|
| |
T
- Tipo T
J - Tipo J
E -Tipo E |
K
- Tipo K
N - Tipo N (sob consulta)
S -Tipo S |
R
- Tipo R
B - Tipo B
X - outro |
Sensor
Duplo: duplicar a letra
Calibração Especial:
acrescentar 1 |
|
|
|
|
|
3
Bitola
do Fio |
| |
08 - 3,26 mm (8 AWG)
14 - 1,63 mm (14 AWG)
16 - 1,29 mm (16 AWG)
24 - 0,51 mm (24 AWG) [S,R,B]
27 - 0,35 mm (27 AWG) [S,R] |
|
|
|
|
4
Cabeçote
|
| |
000
- Sem cabeçote
HU11 - Universal pequeno em alumínio
HU21 - Universal grande em alumínio
HX11 - Prova de tempo e explosão
em alumínio
HX22 - Prova de tempo e explosão
em ferro
HM11 - Miniatura em alumínio
Outros tipos de cabeçote, vide
capítulo de acessórios
|
|
|
|
|
5
Bloco de
Ligação
|
| |
000
- Sem bloco
B11 - Simples
B12 - Duplo
B21 - Simples
B22 - Duplo |
|
B31
- Simples
B32 - Duplo
B61 - Simples
B62 - Duplo
|
|
|
|
|
|
6
Conexão
ao
Conduite
|
| |
I000
- Sem conexão
12N - 1/2" NPT
14N - 1/4" NPT
34N - 3/4" NPT |
|
12B
- 1/2" BSP
14B - 1/4" BSP
PC - Prensa Cabo
|
|
|
|
|
|
7
Conexão
ao Processo |
| |
000
- Sem conexão
10N - 1" NPT
12N - 1/2" NPT
|
|
14N
- 1/4" NPT
34N - 3/4" NPT
|
|
|
|
|
|
8

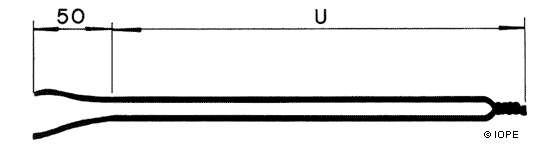

Comprimento
Termopar 'U' |
|
9
Opcionais |
| |
US
- Unidade seladora para cabeçote
a
prova de tempo e/ou explosão |
|
|
|
|
10
Para Casos
Especiais |
| |
Acrescentar
a letra E no final da codificação,
indicando as modificações
e anexando o(s) desenhos(s). Preencha o
campo abaixo com informações
complementares. |
|
|
|
|
